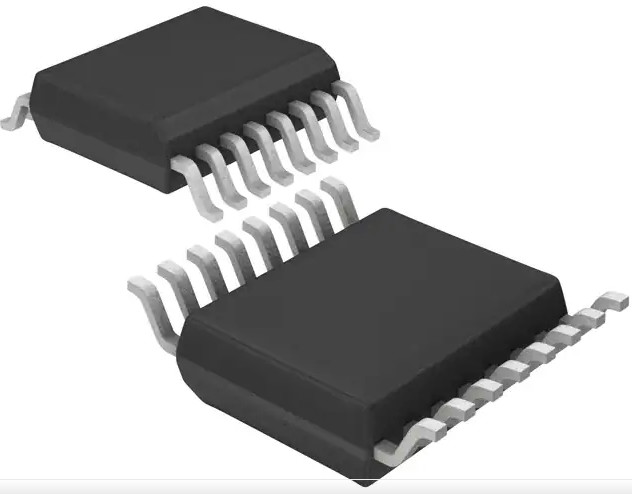

ISL6752AAZA-T منظم إخراج رقائق Ic الشائعة IC 16-QSOP
| مكان المنشأ | الولايات المتحدة الأمريكية |
|---|---|
| اسم العلامة التجارية | Renesas Electronics America Inc |
| إصدار الشهادات | RoHS |
| رقم الموديل | ISL6752AAZA-T |
| الحد الأدنى لكمية | 2500 |
| الأسعار | negotiate |
| تفاصيل التغليف | بكرة |
| وقت التسليم | 5-8 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | 5000 |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| اسم المنتج | ISL6752AAZA-T | التردد - التبديل | تصل إلى 2 ميجا هرتز |
|---|---|---|---|
| الجهد - العرض (Vcc / Vdd) | 9 فولت ~ 16 فولت | وظيفة | تصعيد / تنحي |
| البنية | كامل الجسر | العبوة / العلبة | 16-SSOP (0.154 بوصة ، عرض 3.90 ملم) |
| تسليط الضوء | ISL6752AAZA-T رقائق Ic الشائعة,ISL6752AAZA-T الناتج تحكم IC,وحدة تحكم الإخراج IC 16-QSOP |
||
منتوج وصف
ISL6752AAZA-T منظم كامل الجسر تحكم إخراج قادر على عزل إيجابي IC 16-QSOP
ISL6752 هو جهاز تحكم PWM كامل الجسر بتبديل الجهد الصفري (ZVS) عالي الأداء ومنخفض عدد الدبوس.مثل ISL6551 من Intersil ، فإنه يحقق تشغيل ZVS من خلال قيادة FETs للجسر العلوي في دورة عمل ثابتة بنسبة 50 ٪ بينما يتم تعديل FETs للجسر السفلي مع تأخير تحويل الرنين القابل للتعديل.بالمقارنة مع طريقة التحكم في إزاحة الطور الأكثر شيوعًا ، توفر هذه الخوارزمية كفاءة مكافئة وتحسين أداء التيار الزائد والحمل الخفيف مع تعقيد أقل في حزمة عدد دبوس أقل.
يتميز ISL6752 بمخرجات PWM المكملة للتحكم في المعدل المتزامن (SR).قد تكون النواتج المكملة متطورة ديناميكيًا أو متأخرة بالنسبة لمخرجات PWM باستخدام جهد تحكم خارجي.
يتميز تصميم BiCMOS المتقدم هذا بدقة الوقت الميت والتحكم في تأخير الرنين ومذبذب قابل للتعديل إلى تردد التشغيل 2 ميجا هرتز.بالإضافة إلى ذلك ، يضمن إخماد النبضات المتعددة نبضات خرج متناوبة في دورات تشغيل منخفضة حيث قد يحدث تخطي النبض.
سمات
• تأخير طنين قابل للتعديل لتشغيل ZVS
• نواتج تحكم مقوم متزامن مع تأخير / تقدم قابل للتعديل
• التحكم في الوضع الحالي
• 3٪ عتبة الحد الحالي
• التحكم في الوقت الميت قابل للتعديل
• 175µA بدء التشغيل الحالية
• توريد UVLO
• تردد مذبذب قابل للتعديل يصل إلى 2MHz
• حماية داخلية من الحرارة الزائدة
• خرج سن المنشار مذبذب مخزّن
• استشعار تيار سريع لإخراج التأخير
• حد أقصى تيار قابل للتعديل لكل دورة على حدة
• 70ns تقطيع الحافة الرائدة
• إخماد النبضات المتعددة
• خالية من الرصاص (متوافقة مع RoHS)
التطبيقات
• محولات ZVS كاملة الجسر
• الاتصالات وقوة البيانات
• طاقة المحطة الأساسية اللاسلكية
• قوة خادم الملفات
• أنظمة الطاقة الصناعية
مواصفات ISL6752AAZA-T
| فئة |
الدوائر المتكاملة (ICs) |
|
Mfr
|
شركة Renesas Electronics America Inc.
|
|
حالة المنتج
|
نشيط
|
|
نوع الإخراج
|
سائق الترانزستور
|
|
وظيفة
|
تصعيد / تنحي
|
|
تكوين الإخراج
|
إيجابي ، قادر على العزلة
|
|
طوبولوجيا
|
كامل الجسر
|
|
عدد المخرجات
|
1
|
|
مراحل الإخراج
|
1
|
|
الجهد - العرض (Vcc / Vdd)
|
9 فولت ~ 16 فولت
|
|
التردد - التبديل
|
تصل إلى 2 ميجا هرتز
|
|
دورة العمل (الحد الأقصى)
|
99٪
|
|
المعدل المتزامن
|
نعم
|
|
مزامنة الساعة
|
رقم
|
|
ميزات التحكم
|
التحكم في التردد
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 105 درجة مئوية (تا)
|
|
نوع التركيب
|
سطح جبل
|
|
العبوة / العلبة
|
16-SSOP (0.154 بوصة ، عرض 3.90 ملم)
|
|
حزمة جهاز المورد
|
16-QSOP
|
أصلي
تضمن شركتنا أن كل دفعة من المنتجات تأتي من المصنع الأصلي ، ويمكنها تقديم ملصقات أصلية وتقارير وكالة اختبار احترافية.
السعر
نحن نقدم مجموعة متنوعة من قنوات الأسعار ، ونوقع عقد الطلب بعد التفاوض.
عملية تجارية
بعد التواصل والاتفاق ، سنوجهك لترتيب الدفع.
دورة التسليم
التسليم في نفس اليوم ، بشكل عام 5-12 يوم عمل ، قد يتأخر قليلاً أثناء الوباء ، وسنتابع العملية برمتها.
المواصلات
سنختار وسيلة النقل المناسبة وفقًا لبلدك.
التعبئة والتغليف
بعد التواصل معك ، سنختار طريقة التغليف المناسبة وفقًا لوزن البضاعة لضمان التسليم الآمن للبضائع.
