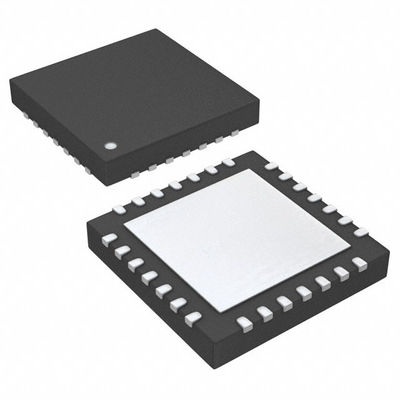

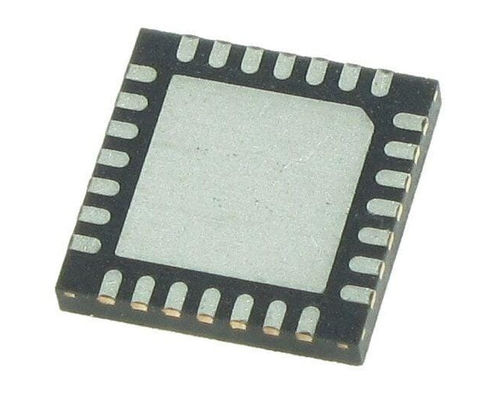

PIC24FJ64GA002T-I / ML PIC® 24F متحكم دقيق IC 16 بت 32 ميجا هرتز 64 كيلو بايت فلاش 28-QFN

PIC24FJ64GA002T-I / ML PIC® 24F متحكم دقيق IC 16 بت 32 ميجا هرتز 64 كيلو بايت فلاش 28-QFN (6x6)

وحدة معالجة مركزية عالية الأداء

• الهندسة المعمارية المعدلة في جامعة هارفارد

• تشغيل حتى 16 MIPS @ 32 ميجا هرتز

• مذبذب داخلي 8 ميجا هرتز مع خيار PLL 4x وخيارات تقسيم متعددة

• مضاعف الأجهزة ذات الدورة الواحدة بـ 17 بت بـ 17 بت

• مقسم أجهزة 32 بت بـ 16 بت

• صفيف سجل العمل 16 بت × 16 بت

• بنية مجموعة التعليمات المحسّنة للمترجم C:

- 76 تعليمات أساسية

- أوضاع عنونة مرنة

• وحدتا إنشاء العنوان (AGUs) لعناوين منفصلة للقراءة والكتابة لذاكرة البيانات

ميزات متحكم خاص

• نطاق جهد التشغيل من 2.0 فولت إلى 3.6 فولت

• إدخال متسامح بجهد 5.5 فولت (دبابيس رقمية فقط)

• حوض / مصدر عالي التيار (18 مللي أمبير / 18 مللي أمبير) على جميع دبابيس الإدخال / الإخراج

• ذاكرة برنامج فلاش:

- 10000 مسح / كتابة

- الحد الأدنى للاحتفاظ بالبيانات لمدة 20 عامًا

• أوضاع إدارة الطاقة:

- أوضاع النوم ، الخمول ، الغفوة والساعة البديلة

- تيار التشغيل: 650 A / MIPS ، نموذجي عند 2.0 فولت

- تيار السكون: 150 غ ، نموذجي عند 2.0 فولت

• تشغيل مراقب الساعة الآمن من الفشل (FSCM):

- يكتشف فشل الساعة ويتحول إلى مذبذب RC منخفض الطاقة على الرقاقة

• On-Chip ، منظم 2.5 فولت مع وضع التتبع

• إعادة ضبط الطاقة (POR) ومؤقت الطاقة (PWRT) ومذبذب بدء التشغيل (OST)

• مؤقت مرن للرقابة (WDT) مع مذبذب على الرقاقة ، منخفض الطاقة RC لتشغيل موثوق

• In-Circuit Serial Programming ™ (ICSP ™) و In-Circuit Debug (ICD) عبر دبابيس

• دعم مسح الحدود JTAG

الميزات التناظرية

• محول تناظري إلى رقمي 10 بت ، حتى 13 قناة:

- معدل تحويل 500 ksps

- التحويل متاح أثناء النوم والخمول

• مقارنات تناظرية مزدوجة مع تكوين إدخال / إخراج قابل للبرمجة

الميزات المحيطية

• تحديد الدبوس المحيطي (PPS):

- يسمح بتعيين مستقل للإدخال / الإخراج للعديد من الأجهزة الطرفية

- ما يصل إلى 26 دبوسًا متاحًا (أجهزة 44 سنًا)

- يعمل الفحص المستمر لسلامة الأجهزة والأمان المتشابك على منع تغييرات التكوين غير المقصودة

• منفذ رئيسي / تابع 8 بت متوازي (PMP / PSP):

- عنونة متعددة الإرسال تصل إلى 16 بت ، مع ما يصل إلى 11 دبوسًا مخصصًا للعناوين على أجهزة ذات 44 سنًا

- قطبية قابلة للبرمجة على خطوط التحكم

• ساعة / تقويم الوقت الفعلي للأجهزة (RTCC):

- يوفر وظائف الساعة والتقويم والتنبيه

• فحص التكرار الدوري القابل للبرمجة (CRC)

• وحدتان SPI 3-Wire / 4-Wire (تدعمان 4 أوضاع إطار) مع 8-Level FIFO Buffer

• تدعم وحدتا I2C ™ وضع Multi-Master / Slave وعنوان 7 بت / 10 بت

• وحدتان من وحدات UART:

- يدعم RS-485 و RS-232 و LIN / J2602

- جهاز تشفير / وحدة فك ترميز للأجهزة على الرقاقة لـ IrDA®

- إيقاظ تلقائي عند بدء بت

- كشف تلقائي للباود

- عازلة FIFO عميقة ذات 4 مستويات

• خمسة عدادات / عدادات 16 بت مع جهاز قياس مسبق قابل للبرمجة

• خمسة مدخلات التقاط 16 بت

• خمسة نواتج مقارنة / PWM ذات 16 بت

• مخرجات الصرف المفتوح القابلة للتكوين على دبابيس الإدخال / الإخراج الرقمية

• ما يصل إلى 3 مصادر خارجية للمقاطعة

إعادة تعيين مخطط كتلة النظام

مواصفات PIC24FJ64GA002T-I / ML
