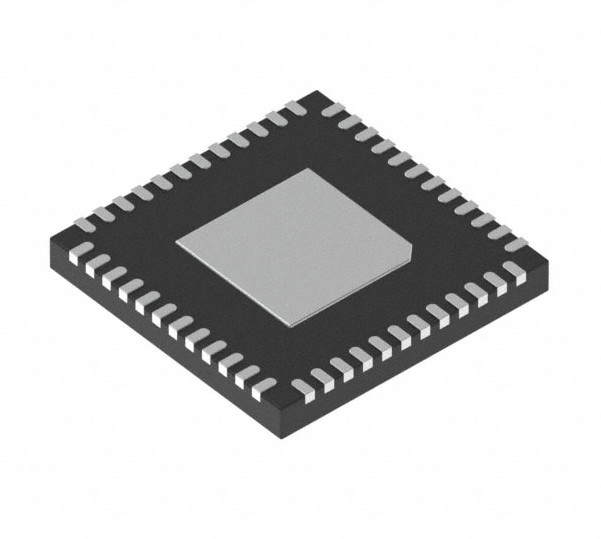

4/4 جهاز إرسال واستقبال Full Ethernet KSZ9031RNXIA رقائق الدوائر المتكاملة 48-QFN

KSZ9031RNXIA 4/4 جهاز إرسال واستقبال Full Ethernet 48-QFN (7x7) مثبت بالسطح

وصف عام

KSZ9031RNX عبارة عن جهاز إرسال واستقبال ذو طبقة فزيائية Ethernet متكامل ثلاثي السرعات (10BASE-T / 100BASE-TX / 1000BASE-T) لنقل واستقبال البيانات على كابل CAT-5 القياسي الملتوي غير المحمي (UTP).يوفر KSZ9031RNX واجهة Gigabit Media المستقلة (RGMII) للاتصال المباشر بأجهزة RGMII MACs في معالجات Gigabit Ethernet ومفاتيح نقل البيانات بمعدل 10/100/1000 ميجابت في الثانية.يقلل KSZ9031RNX من تكلفة اللوحة ويبسط تخطيط اللوحة باستخدام مقاومات إنهاء على الرقاقة للأزواج التفاضلية الأربعة وعن طريق دمج وحدة تحكم LDO لقيادة MOSFET منخفضة التكلفة لتوفير النواة 1.2 فولت.يوفر KSZ9031RNX ميزات تشخيصية لتسهيل عرض النظام وتصحيح الأخطاء في اختبار الإنتاج ونشر المنتج.يتيح دعم شجرة NAND البارامترية اكتشاف الأخطاء بين KSZ9031 I / Os واللوحة.يحدد تشخيص الكبل المستند إلى LinkMD® TDR الكابلات النحاسية المعيبة.تتحقق وظائف الاسترجاع المحلية والبعيدة من مسارات البيانات التناظرية والرقمية.يتوفر KSZ9031RNX القياسي في حزمة QFN مكونة من 48 سنًا وخالية من الرصاص ، وأجزاء السيارات المؤهلة AEC-Q100 ، KSZ9031RNXUA / UB و KSZ9031RNXVA / VB ، متوفرة في حزمة VQFN خالية من 48 سنًا (قابلة للبلل).

سمات

• شريحة واحدة 10/100/1000 ميجابت في الثانية Ethernet Transceiver مناسبة لتطبيقات IEEE 802.3

• يدعم توقيت RGMII التأخير على الشريحة وفقًا للإصدار 2.0 من RGMII ، مع خيارات البرمجة للتأخير الخارجي وإجراء التعديلات والتصحيحات على مسارات توقيت TX و RX

• RGMII مع إدخال / إخراج متسامح 3.3 فولت / 2.5 فولت / 1.8 فولت

• التفاوض التلقائي لتحديد سرعة الارتباط الأعلى تلقائيًا (10/100/1000 ميجابت في الثانية) وسرعة الازدواج (نصف / كامل)

• مقاومات إنهاء على رقاقة للأزواج التفاضلية

• وحدة تحكم LDO على الرقاقة لدعم تشغيل واحد للإمداد 3.3 فولت - يتطلب فقط FET خارجيًا واحدًا لتوليد 1.2 فولت للنواة

• دعم إطار جامبو يصل إلى 16 كيلوبايت

• إخراج الساعة المرجعية 125 ميجا هرتز

• كشف الطاقة وضع خفض الطاقة لتقليل استهلاك الطاقة عندما لا يتم توصيل الكابل

• دعم Wake-On-LAN (WOL) مع اكتشاف قوي للحزم المخصصة

• مخرجات LED قابلة للبرمجة للارتباط والنشاط والسرعة

• تصحيح التجوّل الأساسي

• تشخيص الكابلات المستندة إلى LinkMD TDR لتحديد الكابلات النحاسية المعيبة

• دعم شجرة NAND حدودي للكشف عن الأعطال بين إدخال / إخراج الشريحة واللوحة

• أوضاع الاسترجاع للتشخيص

• كروس MDI / MDI-X أوتوماتيكي للكشف عن تبديل الزوج وتصحيحه في جميع سرعات التشغيل

• الاكتشاف التلقائي وتصحيح مقايضات الأزواج والانحراف الزوجي وقطبية الزوج

• واجهة إدارة MDC / MDIO لتكوين سجل PHY

• مقاطعة الخيار دبوس

• وضعيات خفض الطاقة وتوفير الطاقة

• جهد التشغيل - النواة (DVDDL ، AVDDL ، AVDDL_PLL): 1.2 فولت (FET خارجي أو منظم) - VDD I / O (DVDDH): 3.3 فولت ، 2.5 فولت ، أو 1.8 فولت - جهاز الإرسال والاستقبال (AVDDH): 3.3 فولت أو 2.5 فولت (درجة الحرارة التجارية)

• AEC-Q100 الدرجة 3 (KSZ9031RNXUA / UB) والدرجة 2 (KSZ9031RNXVA / VB) مؤهلة لتطبيقات السيارات

• حزمة QFN ذات 48 سنًا (7 مم × 7 مم)

تطبيقات الهدف

• طابعة ليزر / شبكة

• التخزين المتصل بالشبكة (NAS)

• خادم الشبكة

• شبكة Gigabit LAN على اللوحة الأم (GLOM)

• بوابة النطاق العريض

• موجه جيجابت SOHO / SMB

• IPTV

• IP فك التشفير

• لعبة وحدة

• مركز الوسائط ثلاثي التشغيل (بيانات ، صوت ، فيديو)

• الرقابة الصناعية

• شبكات السيارات داخل السيارة

أصلي

تضمن شركتنا أن كل دفعة من المنتجات تأتي من المصنع الأصلي ، ويمكنها تقديم ملصقات أصلية وتقارير وكالة اختبار احترافية.

السعر

نحن نقدم مجموعة متنوعة من قنوات الأسعار ، ونوقع عقد الطلب بعد التفاوض.

عملية تجارية

بعد التواصل والاتفاق ، سنوجهك لترتيب الدفع.

دورة التسليم

التسليم في نفس اليوم ، بشكل عام 5-12 يوم عمل ، قد يتأخر قليلاً أثناء الوباء ، وسنتابع العملية برمتها.

المواصلات

سنختار وسيلة النقل المناسبة وفقًا لبلدك.

التعبئة والتغليف

بعد التواصل معك ، سنختار طريقة التغليف المناسبة وفقًا لوزن البضاعة لضمان التسليم الآمن للبضائع.
