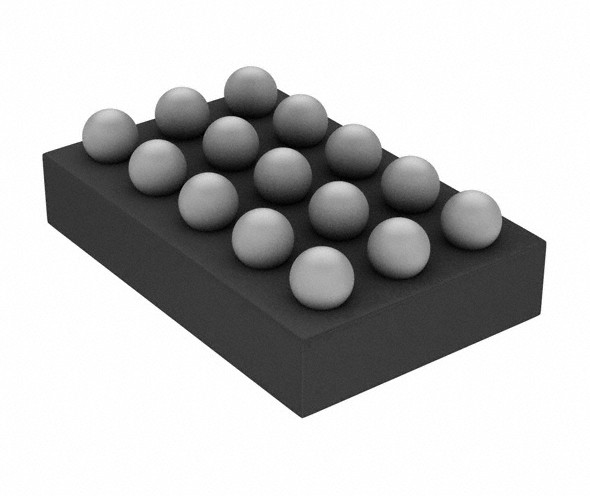

NX20P5090UKAZ مفتاح الطاقة IC N قناة الدائرة المتكاملة IC 5A 15-WLCSP

NX20P5090UKAZ مفتاح الطاقة / سائق 1: 1 N-Channel 5A 15-WLCSP (2.56x1.54)

NX20P5090 عبارة عن مفتاح طاقة متقدم 5 أمبير أحادي الاتجاه لـ USB PD.إنه يشمل قفل تحت الجهد ، قفل الجهد الزائد ، حماية التيار العكسي ودوائر الحماية من درجة الحرارة الزائدة.إنه مصمم لعزل أطراف تبديل الطاقة تلقائيًا عند حدوث حالة عطل.يتمتع كل من أطراف التوصيل VBUS و VINT بتفاوت قدره 29 فولت في وضع إيقاف التشغيل.يمكن استخدام شريحتين NX20P5090 بالتوازي لدعم مدخلات طاقة مزدوجة متصلة بدائرة الشحن نفسها. يحتوي الجهاز على 23 فولت افتراضي فوق عتبة حماية الجهد ، ويمكن ضبط عتبة OVP باستخدام مقسم مقاوم خارجي على دبوس OVLO.يتم نشر وقت إزالة الارتداد 15 مللي ثانية في كل مرة قبل تشغيل الجهاز ، متبوعًا ببداية بسيطة للحد من تدفق التيار.تم تصميمه للتشغيل من 2.5 فولت إلى 20 فولت ، ويتم استخدامه في تطبيقات التحكم في طاقة USB PD لتوفير الحماية الأساسية وتعزيز موثوقية النظام.يتم تقديم NX20P5090 في نتوء صغير 15 ، 2.56 × 1.54 × 0.555 مم حزمة WLCSP.

الميزات والفوائد

نطاق جهد إمداد واسع من 2.5 فولت إلى 20 فولت

 ISW بحد أقصى 5 تيار مستمر

 تسامح 29 فولت على كل من VBUS و VINT pin

 30 مΩ(نموذجي) مقاومة منخفضة للتشغيل

 VBUS قابل للتعديل على حماية الجهد

 مدمج في التحكم في معدل التدفق للحد من تدفق التيار

 في كل مرة حماية ذات مستويين للتيار العكسي

 دوائر الحماية

 حماية من درجة الحرارة الزائدة

 حماية الجهد الزائد

 تأمين تحت الجهد

 عكس الحماية الحالية

 حماية الطفرة:

 يتجاوز IEC61000-4-5 ± 90 فولت على VBUS بدون مكثف

 يتجاوز IEC61000-4-5 ± 100 فولت على VBUS مع مكثف 22 فائق التوهج

 حماية البيئة والتنمية المستدامة

 يتجاوز تفريغ التلامس IEC61000-4-2 8 كيلوفولت على VBUS

 HBM ANSI / ESDA / JEDEC JS-001 الفئة 2 تتجاوز 2 كيلو فولت

 CDM AEC القياسي Q100-01 (JESD22-C101E)

محدد من -40 درجة مئوية إلى +85 درجة مئوية

التطبيقات

 الهواتف الذكية والمميزة

 الأجهزة اللوحية والكتب الإلكترونية

 دفاتر
