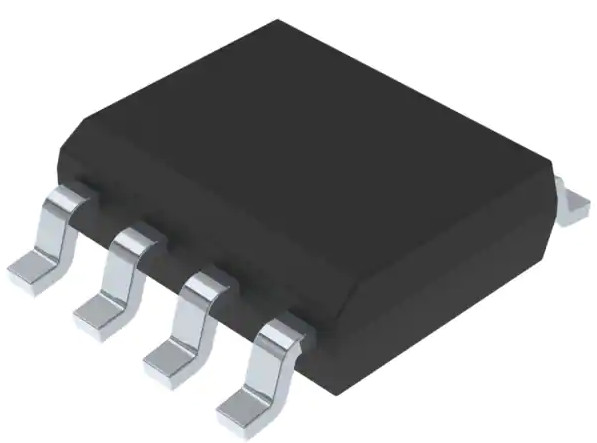

VN5160STR-E مفتاح الطاقة IC3.8A 8-SOIC للسيارات
| مكان المنشأ | الولايات المتحدة الأمريكية |
|---|---|
| اسم العلامة التجارية | STMicroelectronics |
| إصدار الشهادات | RoHS |
| رقم الموديل | VN5160STR-E |
| الحد الأدنى لكمية | 2500 |
| الأسعار | negotiated |
| تفاصيل التغليف | قص الشريط (CT) |
| وقت التسليم | 5-10 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | 10000 |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نموذج | VN5160STR-E | التيار - الناتج (الحد الأقصى) | 3.8 أ |
|---|---|---|---|
| درجة حرارة التشغيل | -40 درجة مئوية ~ 150 درجة مئوية (TJ) | أقصى جهد إمداد | 41 فولت |
| أقصى مقاومة على الدولة (لكل فصل) | 160 متر مكعب | القيد الحالي (نوع) | 5.4 أ |
| الجهد - الحمل | 4.5 فولت ~ 36 فولت | ||
| إبراز | VN5160STR-E مفتاح الطاقة IC,مفتاح الطاقة IC3.8A 8-SOIC,رقاقة الدائرة المتكاملة VN5160STR-E |
||
منتوج وصف
VN5160STR-E مفتاح الطاقة / السائق 1: 1 N-Channel 3.8A 8-SOIC للسيارات
VN5160S-E هو جهاز متآلف مصنوع باستخدام تقنية STMicroelectronics VIPower M0-5.الغرض منه هو قيادة الأحمال المقاومة أو الاستقرائية مع جانب واحد متصل بالأرض.يحمي مشبك الجهد النشط VCC الجهاز من ارتفاعات الطاقة المنخفضة. يكتشف الجهاز حالة التحميل المفتوح سواء داخل أو خارج الحالة ، عندما يتم ترك STAT_DIS مفتوحًا أو مدفوعًا منخفضًا.تم اكتشاف الإخراج المختصر لـ VCC في حالة إيقاف التشغيل.عندما يتم دفع STAT_DIS إلى الارتفاع ، تكون الحالة في حالة مقاومة عالية.يحمي تقييد تيار الإخراج الجهاز في حالة التحميل الزائد.في حالة الحمل الزائد لمدة طويلة ، يحد الجهاز من الطاقة المشتتة إلى المستوى الآمن حتى تدخل الإغلاق الحراري.يسمح الإغلاق الحراري مع إعادة التشغيل التلقائي للجهاز باستعادة التشغيل الطبيعي بمجرد اختفاء حالة الخطأ.
رئيسي
- تدفق الإدارة النشطة الحالية عن طريق الحد من الطاقة
- تيار وضع الاستعداد منخفض جدًا
- إدخال متوافق مع CMOS 3.0 فولت
- الانبعاث الكهرومغناطيسي الأمثل
- حساسية كهرومغناطيسية منخفضة للغاية
- امتثالا للتوجيه الأوروبي 2002/95 / EC
وظائف التشخيص
- فتح حالة الصرف الناتج
- كشف الحمل المفتوح على الحالة
- كشف الحمل المفتوح خارج الحالة
- مؤشر الاغلاق الحراري
حماية
- اغلاق انخفاض الجهد
- مشبك الجهد الزائد
- تمسك الإخراج بكشف Vcc
- تحميل القيد الحالي
- التحديد الذاتي للمراحل الحرارية السريعة
- الحماية ضد فقدان الأرض وفقدان VCC
- الاغلاق الحراري
- حماية البطارية العكسية (انظر الشكل 28)
- حماية من التفريغ الكهروستاتيكي
التطبيقات
جميع أنواع الأحمال المقاومة والحثية والسعة
تطبيق التخطيطي
مواصفات VN5160STR-E
| فئة | الدوائر المتكاملة (ICs) إدارة الطاقة (PMIC) مفاتيح توزيع الطاقة ومحركات التحميل |
|
Mfr
|
STMicroelectronics
|
|
مسلسل
|
VIPower ™
|
|
نوع التبديل
|
هدف عام
|
|
عدد المخرجات
|
1
|
|
نسبة - الإدخال: الإخراج
|
1: 1
|
|
تكوين الإخراج
|
جانب مرتفع
|
|
نوع الإخراج
|
قناة N
|
|
واجهه المستخدم
|
تشغيل / إيقاف
|
|
الجهد - الحمل
|
4.5 فولت ~ 36 فولت
|
|
الجهد - العرض (Vcc / Vdd)
|
غير مطلوب
|
|
التيار - الناتج (الحد الأقصى)
|
3.8 أ
|
|
Rds On (Typ)
|
160mOhm (ماكس)
|
|
نوع الإدخال
|
لا يعكس
|
|
سمات
|
اعادة تشغيل السيارة
|
|
حماية الأعطال
|
الحد الحالي (ثابت) ، كشف الحمل المفتوح ، درجة الحرارة الزائدة ، الجهد الزائد
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 150 درجة مئوية (TJ)
|
|
نوع التركيب
|
سطح جبل
|
|
حزمة جهاز المورد
|

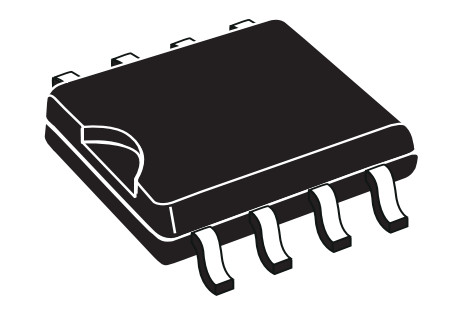

8-SOIC
|
|
العبوة / العلبة
|
8-SOIC (0.154 بوصة ، عرض 3.90 ملم)
|
