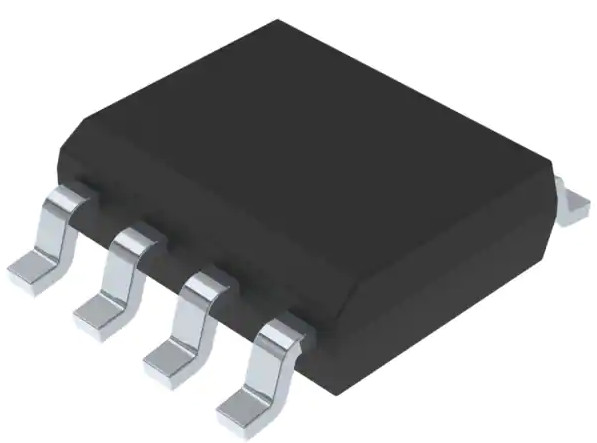

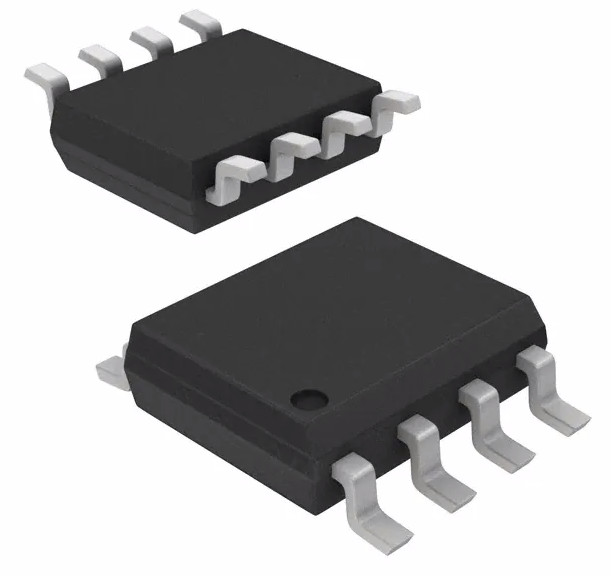

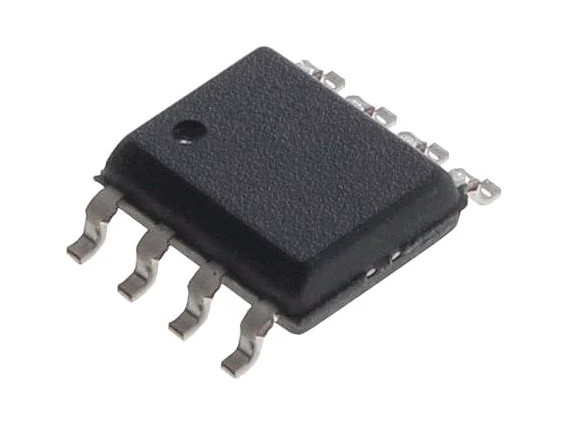

ICL7660AIBAZA-T منظم تبديل مضخة الشحن IC ثابت سلبي إيجابي

ICL7660AIBAZA-T منظم تبديل مضخة الشحن IC إيجابي أو سلبي ثابت -Vin 2Vin 1 إخراج 45mA 8-SOIC

محولات الجهد الفائق ICL7660S و ICL7660A عبارة عن دوائر متكاملة لتحويل جهد CMOS متجانسة تضمن مزايا أداء كبيرة مقارنة بالأجهزة المماثلة الأخرى.إنها بدائل مباشرة لمعيار الصناعة ICL7660 وتقدم نطاق جهد تشغيل ممتد يصل إلى 12 فولت ، مع تيار إمداد أقل.تم دمج دبوس تعزيز التردد لتمكين المستخدم من تحقيق مقاومة مخرجات أقل على الرغم من استخدام مكثفات أصغر.يتم تمييز جميع التحسينات في قسم "المواصفات الكهربائية" في الصفحة 3. يتم ضمان المعلمات الحرجة على مدى نطاقات درجات الحرارة التجارية والصناعية بأكملها.يقوم ICL7660S و ICL7660A بإجراء تحويلات جهد الإمداد من الموجب إلى السالب لنطاق إدخال من 1.5 فولت إلى 12 فولت ، مما ينتج عنه جهد إخراج تكميلي من -1.5 فولت إلى -12 فولت.هناك حاجة إلى مكثفين خارجيين غير حاسمين فقط ، لمضخة الشحن ووظائف خزان الشحن.يمكن توصيل ICL7660S و ICL7660A لتعمل كمضاعف للجهد وسوف يولد ما يصل إلى 22.8 فولت بمدخل 12 فولت.يمكن استخدامها أيضًا كمضاعفات جهد أو مقسمات جهد.تحتوي كل شريحة على منظم إمداد طاقة DC متسلسل ، ومذبذب RC ، ومترجم مستوى الجهد ، وأربعة مفاتيح MOS لطاقة الإخراج.المذبذب ، عند تفريغه ، يتأرجح بتردد اسمي يبلغ 10 كيلو هرتز لجهد إمداد دخل يبلغ 5.0 فولت.يمكن خفض هذا التردد عن طريق إضافة مكثف خارجي إلى طرف "OSC" ، أو قد يكون المذبذب مفرط الحركة بواسطة ساعة خارجية.قد يتم ربط الطرف "LV" بـ GND لتجاوز منظم السلسلة الداخلية وتحسين تشغيل الجهد المنخفض (LV).في الفولتية المتوسطة إلى العالية (3.5 فولت إلى 12 فولت) ، يتم ترك دبوس الجهد المنخفض عائمًا لمنع مزلاج الجهاز.في بعض التطبيقات ، يلزم وجود صمام ثنائي شوتكي خارجي من VOUT إلى CAP- لضمان التشغيل الخالي من الإغلاق (راجع قسم ما يجب فعله وما يجب فعله في الصفحة 8).

سمات

• ضمان الحد الأقصى لتيار العرض لجميع نطاقات درجات الحرارة

• نطاق جهد التشغيل الواسع: 1.5 فولت إلى 12 فولت

• تم اختباره بنسبة 100٪ عند 3 فولت

• Boost Pin (Pin 1) لتردد تبديل أعلى

• ضمان الحد الأدنى من كفاءة الطاقة بنسبة 96٪

• تحسين الحد الأدنى من كفاءة تحويل جهد الدائرة المفتوحة بنسبة 99٪

• تحسين حماية SCR Latchup

• تحويل بسيط من العرض المنطقي + 5 فولت إلى مستلزمات ± 5 فولت

• مضاعفة الجهد البسيط VOUT = (-) nVIN

• سهل الاستخدام؛يتطلب فقط مكونين خارجيين غير حاسمين غير فعالين

• تحسين الاستبدال المباشر لمعيار الصناعة ICL7660 وأجهزة المصدر الثاني الأخرى

• Pb-Free متاح (متوافق مع RoHS)

التطبيقات

• تحويل بسيط للإمدادات من + 5 فولت إلى ± 5 فولت

• الجهد الضرب VOUT = ± nVIN

• الإمدادات السلبية لأنظمة وأجهزة الحصول على البيانات

• إمدادات الطاقة RS232

• مقسم التوريد ، VOUT = ± VS

مخطط كتلة وظيفي

مواصفات ICL7660AIBAZA-T
