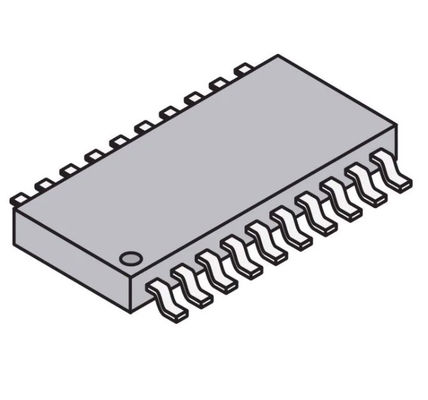

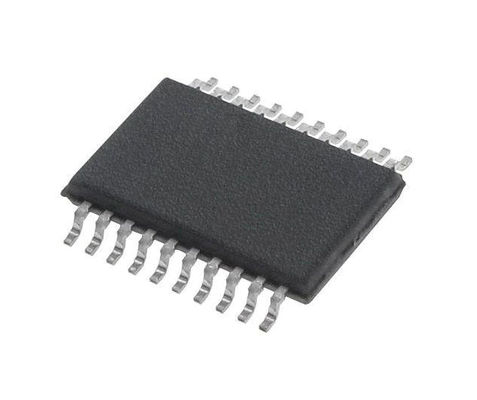

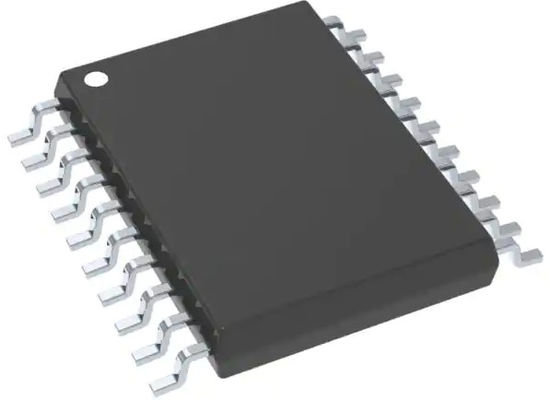

PIC16F690T-I / SS PIC 16F متحكم IC 8 بت 20 ميجا هرتز 7 كيلو بايت FLASH 20-SSOP

PIC16F690T-I / SS PIC 16F متحكم IC 8 بت 20 ميجا هرتز 7 كيلو بايت (4K X 14) فلاش 20-SSOP

وحدة المعالجة المركزية RISC عالية الأداء

• فقط 35 تعليمات للتعلم:

- جميع تعليمات الدورة الواحدة ما عدا الفروع

• سرعة التشغيل:

- تيار مستمر - 20 ميجا هرتز مذبذب / إدخال على مدار الساعة

- DC - دورة تعليمات 200 نانوثانية

• المقاطعة القدرة

• مكدس أجهزة عميق ذو 8 مستويات

• أوضاع العنونة المباشرة وغير المباشرة والنسبية

متحكم خاصسمات

• مذبذب داخلي دقيق:

- معايرة المصنع إلى ± 1٪

- نطاق تردد البرنامج المحدد من 8 ميجا هرتز إلى 32 كيلو هرتز

- برنامج قابل للضبط

- وضع بدء التشغيل ثنائي السرعات

- كشف فشل الكريستال للتطبيقات الهامة

- تبديل وضع الساعة أثناء التشغيل لتوفير الطاقة

• وضع السكون لتوفير الطاقة

• نطاق جهد التشغيل الواسع (2.0V-5.5V)

• نطاق درجة الحرارة الصناعية والممتدة

• إعادة تشغيل الطاقة (POR)

• مؤقت الطاقة (PWRTE) ومذبذب بدء التشغيل (OST)

• إعادة تعيين الحجم البني (BOR) مع خيار التحكم في البرنامج

• مؤقت مراقبة التيار المنخفض المحسن (WDT) مع مذبذب On-Chip (يمكن اختيار البرنامج من 268 ثانية مع مقياس مسبق كامل) مع تمكين البرنامج

• متعدد الإرسال مسح / إدخال دبوس

• حماية التعليمات البرمجية القابلة للبرمجة

• فلاش عالي التحمل / خلية إيبروم:

- 100،000 كتابة فلاش التحمل

- 1000000 كتابة EEPROM التحمل

- الاحتفاظ بذاكرة فلاش / بيانات EEPROM:> 40 عامًا

• وحدة USART المحسنة:

- يدعم RS-485 و RS-232 و LIN 2.0

- كشف تلقائي للباود

- التنبيه التلقائي عند بدء تشغيل ميزات الطاقة المنخفضة

• تيار الاستعداد: - 50 nA @ 2.0V ، نموذجي

• تيار التشغيل:

- 11ميكرومترA @ 32 كيلوهرتز ، 2.0 فولت ، نموذجي

- 220ميكرومترA @ 4 MHz، 2.0V، نموذجي

• جهاز ضبط وقت المراقبة الحالي:

- <1ميكرومترA @ 2.0V ، نموذجي

الميزات المحيطية

• 17 دبوس إدخال / إخراج و 1 إدخال فقط:

- مصدر تيار عالي / حوض لمحرك أقراص LED مباشر

- دبوس المقاطعة عند التغيير

- عمليات سحب ضعيفة قابلة للبرمجة بشكل فردي

- إيقاظ منخفض الطاقة للغاية (ULPWU)

• وحدة المقارنة التناظرية مع:

- اثنان من المقارنات التناظرية

- وحدة مرجع جهد برمجي على الرقاقة (CVREF) (٪ من VDD)

- المدخلات والمخرجات المقارنة التي يمكن الوصول إليها من الخارج

- وضع مزلاج SR

- الموقت 1 بوابة مزامنة المزلاج

- ثابت 0.6 فولت VREF

• محول A / D:

- دقة 10 بت و 12 قناة

• Timer0: مؤقت / عداد 8 بت مع جهاز قياس مسبق 8 بت قابل للبرمجة

• Timer1 المحسن:

- عداد 16 بت / عداد مع مقياس مسبق

- بوابة Timer1 خارجية (تم تمكين العد)

- خيار استخدام OSC1 و OSC2 في وضع LP كمذبذب Timer1 إذا تم تحديد وضع INTOSC

• Timer2: مؤقت / عداد 8 بت مع سجل فترة 8 بت ، مقياس مسبق ومقياس لاحق

• الالتقاط المحسن ، المقارنة ، PWM + الوحدة النمطية:

- التقاط 16 بت ، دقة قصوى 12.5 نانوثانية

- قارن ، أقصى دقة 200 نانوثانية

- 10 بت PWM مع 1 أو 2 أو 4 قنوات إخراج ، "وقت ميت" قابل للبرمجة ، أقصى تردد 20 كيلو هرتز

- التحكم في توجيه خرج PWM

• المنفذ التسلسلي المتزامن (SSP):

- وضع SPI (رئيسي و تابع)

• I2C ™ (أوضاع رئيسية / تابعة):

- قناع عنوان I2C ™

• In-Circuit Serial ProgrammingTM (ICSPTM) عبر دبابيس

مواصفات PIC16F690T-I / SS
