STM8AF6266TCX IC متحكم STM8A 8 بت
| مكان المنشأ | الولايات المتحدة الأمريكية |
|---|---|
| اسم العلامة التجارية | STMicroelectronics |
| إصدار الشهادات | RoHS |
| رقم الموديل | STM8AF6266TCX |
| الحد الأدنى لكمية | 2400 |
| الأسعار | negotiated |
| تفاصيل التغليف | قص الشريط (CT) |
| وقت التسليم | 5-10 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | 10000 |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نموذج | STM8AF6266TCX | حجم اللب | 8 بت |
|---|---|---|---|
| سرعة | 16 ميجا هرتز | حجم ذاكرة البرنامج | 32 كيلوبايت (32 كيلوبايت × 8) |
| نوع ذاكرة البرنامج | فلاش | الجهد - العرض (Vcc / Vdd) | 3 فولت ~ 5.5 فولت |
| المعالج الأساسي | STM8A | ||
| إبراز | STM8AF6266TCX IC متحكم,متحكم IC STM8A 8 بت,STM8AF6266TCX رقاقة دارة متكاملة |
||
منتوج وصف

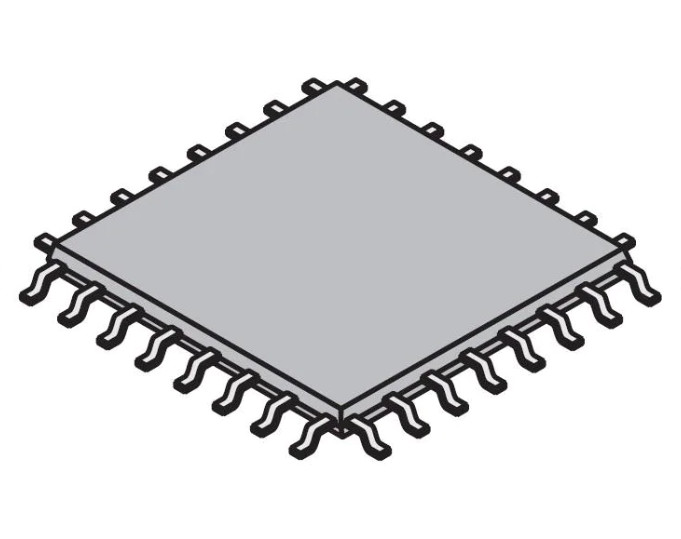

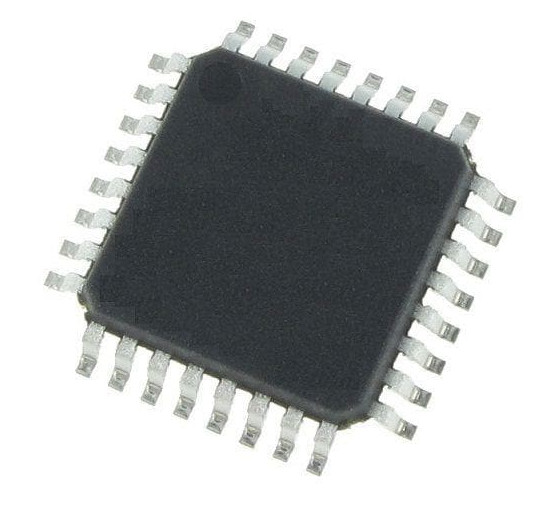

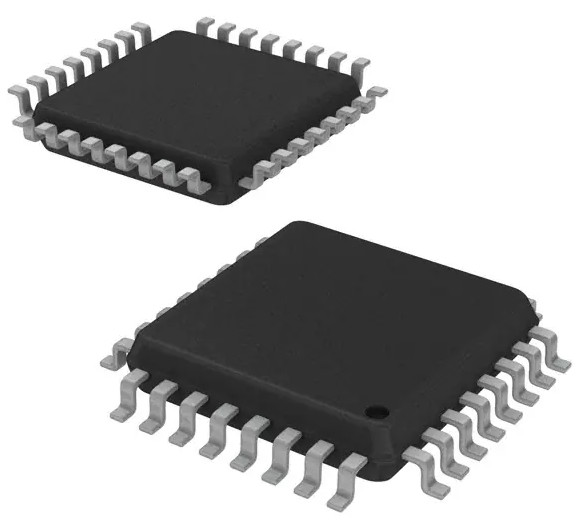

STM8AF6266TCX السيارات AEC-Q100 STM8A متحكم دقيق IC 8 بت 16 ميجا هرتز 32 كيلو بايت فلاش 32LQFP
توفر وحدات التحكم الدقيقة STM8AF6246 و STM8AF6248 و STM8AF6266 و STM8AF6268 للسيارات 8 بت من 16 إلى 32 كيلو بايت من ذاكرة برنامج فلاش وبيانات حقيقية متكاملة EEPROM.يشار إليها على أنها أجهزة STM8A متوسطة الكثافة في سلسلة STM8S ودليل مرجعي للمتحكمات الدقيقة من سلسلة STM8AF 8 بت (RM0016).
توفر جميع أجهزة خط إنتاج STM8A المزايا التالية: انخفاض تكلفة النظام ، والأداء والمتانة ، ودورات التطوير القصيرة ، وطول عمر المنتج.
يتم تقليل تكلفة النظام بفضل وحدة EEPROM للبيانات الحقيقية المتكاملة لما يصل إلى 300 كيلو من دورات الكتابة / المسح ومستوى عالٍ من تكامل النظام مع مذبذبات الساعة الداخلية ، والمراقبة ، وإعادة الضبط البني.
يتم ضمان أداء الجهاز من خلال تردد على مدار الساعة يصل إلى 16 ميجاهرتز من وحدة المعالجة المركزية وخصائص محسّنة تتضمن إدخال / إخراج قوي ، وراقبي مستقل (بمصدر ساعة منفصل) ، ونظام أمان على مدار الساعة.
يتم ضمان دورات التطوير القصيرة بسبب قابلية التطبيق للتوسع عبر بنية منتج عائلي مشترك مع pinout المتوافق وخريطة الذاكرة والأجهزة الطرفية المعيارية.يتم تقديم الوثائق الكاملة مع مجموعة واسعة من أدوات التطوير.
يتم ضمان طول عمر المنتج في عائلة STM8A بفضل جوهرها المتقدم المصنوع بأحدث التقنيات لتطبيقات السيارات مع إمداد تشغيل 3.3 فولت إلى 5 فولت.
يتم دعم جميع وحدات التحكم الدقيقة STM8A و ST7 بنفس الأدوات بما في ذلك بيئة تطوير STVD / STVP ومحاكي STice وأداة تصحيح أخطاء دوائر خارجية منخفضة التكلفة.
سمات
• مؤهل AEC-Q10x
• جوهر
- أقصى fCPU: 16 ميجا هرتز
- قلب STM8A متقدم بهندسة هارفارد وخط أنابيب ثلاثي المراحل
- متوسط 1.6 دورة / تعليمات ينتج عنها 10 MIPS عند 16 MHz fCPU لمعيار الصناعة القياسي
• ذكريات
- ذاكرة برنامج فلاش: 16 إلى 32 كيلو بايت فلاش ؛الاحتفاظ بالبيانات لمدة 20 عامًا عند 55 درجة مئوية بعد دورة واحدة
- ذاكرة البيانات: 0.5 إلى 1 كيلوبايت من EEPROM للبيانات الحقيقية ؛التحمل 300 كيلو
- ذاكرة الوصول العشوائي: 2 كيلو بايت
• إدارة الساعة
- مذبذب مرنان بلوري منخفض الطاقة مع مدخل ساعة خارجي
- مذبذبات RC داخلية قابلة للتشذيب بواسطة المستخدم 16 ميجاهرتز وقابلة للتشذيب بقوة 128 كيلو هرتز
- نظام أمان على مدار الساعة مع مراقبة على مدار الساعة
• إعادة تعيين وإدارة التوريد
- الانتظار / التنبيه التلقائي / إيقاف أوضاع الطاقة المنخفضة مع بوابات الساعة التي يمكن للمستخدم تحديدها
- إعادة تشغيل الطاقة واستهلاكها المنخفض
• إدارة المقاطعة
- وحدة تحكم المقاطعة المتداخلة مع 32 متجهًا
- ما يصل إلى 34 مقاطعة خارجية على 5 متجهات
• الموقتات
- ما يصل إلى 2 من أجهزة ضبط الوقت PWM للأغراض العامة 16 بت مع ما يصل إلى 3 قنوات CAPCOM لكل منها (IC أو OC أو PWM)
- مؤقت تحكم متقدم: 16 بت ، 4 قنوات CAPCOM ، 3 مخرجات تكميلية ، إدخال وقت التسليم ومزامنة مرنة
- مؤقت أساسي 8 بت AR مع مقياس مسبق 8 بت
- مؤقت تنبيه تلقائي
- نافذة وجهاز توقيت مستقل
• واجهات الاتصال
- لينورت
- المتوافقة مع LIN 2.2 ، الأنماط الرئيسية / التابعة مع إعادة المزامنة التلقائية
- واجهة SPI تصل إلى 8 ميجابت / ثانية أو fMASTER / 2
- واجهة I2C تصل إلى 400 كيلوبت / ثانية
• المحول التناظري إلى الرقمي (ADC)
- دقة 10 بتات ، دقة 2LSB TUE ، 2LSB TUE الخطي ADC وما يصل إلى 10 قنوات متعددة الإرسال مع مخزن بيانات فردي
- المراقبة التناظرية والمسح ووضع أخذ العينات المستمر
• I / Os
- ما يصل إلى 38 دبوس مستخدم بما في ذلك 10 HS I / Os
- تصميم I / O قوي للغاية ، محصن ضد الحقن الحالي
• درجة حرارة التشغيل تصل إلى 150 درجة مئوية
• المؤهل يتوافق مع AEC-Q100 rev G
مخطط دائرة مذبذب HSE
مواصفات STM8AF6266TCX
| فئة | الدوائر المتكاملة (ICs) مغروس ميكروكنترولر |
|
مسلسل
|
السيارات ، AEC-Q100 ، STM8A
|
|
حالة المنتج
|
ليس للتصاميم الجديدة
|
|
المعالج الأساسي
|
STM8A
|
|
حجم اللب
|
8 بت
|
|
سرعة
|
16 ميجا هرتز
|
|
الاتصال
|
I²C ، LINbus ، SPI ، UART / USART
|
|
ملحقات
|
براون-أوت كشف / إعادة تعيين ، POR ، PWM ، WDT
|
|
عدد I / O
|
25
|
|
حجم ذاكرة البرنامج
|
32 كيلوبايت (32 كيلوبايت × 8)
|
|
نوع ذاكرة البرنامج
|
فلاش
|
|
حجم إيبروم
|
1 كيلو × 8
|
|
حجم ذاكرة الوصول العشوائي
|
2 كيلو × 8
|
|
الجهد - العرض (Vcc / Vdd)
|
3 فولت ~ 5.5 فولت
|
|
محولات البيانات
|
أ / د 7 × 10 ب
|
|
نوع المذبذب
|
داخلي
|
|
درجة حرارة التشغيل
|
-40 درجة مئوية ~ 125 درجة مئوية (تا)
|
|
نوع التركيب
|
سطح جبل
|
|
العبوة / العلبة
|
32-LQFP
|
|
حزمة جهاز المورد
|
32-LQFP (7 × 7)
|
