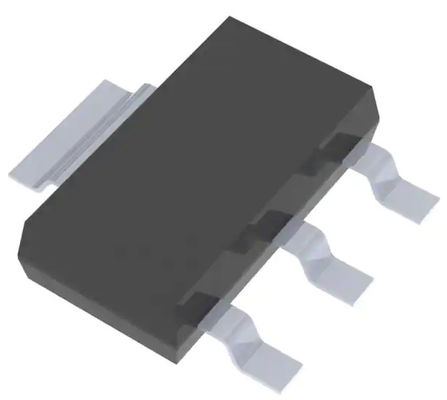

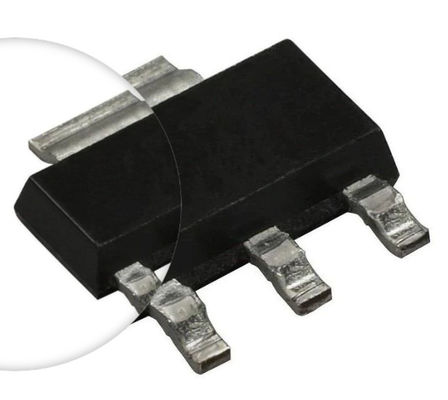

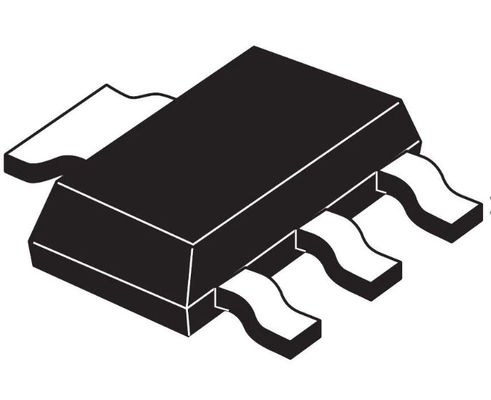

AZ1117CH-3.3TRG1 منظم الجهد الخطي IC 1A SOT-223
| مكان المنشأ | الولايات المتحدة الأمريكية |
|---|---|
| اسم العلامة التجارية | Diodes Incorporated |
| إصدار الشهادات | RoHS |
| رقم الموديل | AZ1117CH-3.3TRG1 |
| الحد الأدنى لكمية | 4000 |
| الأسعار | negotiated |
| تفاصيل التغليف | قص الشريط (CT) |
| وقت التسليم | 5-10 أيام عمل |
| شروط الدفع | تي / ت |
| القدرة على العرض | 10000 |
اتصل بي للحصول على عينات مجانية وكوبونات.
ال WhatsApp:0086 18588475571
ويتشات: 0086 18588475571
سكايب: sales10@aixton.com
إذا كان لديك أي قلق ، فنحن نقدم مساعدة عبر الإنترنت على مدار 24 ساعة.
xتفاصيل المنتج
| نموذج | AZ1117CH-3.3TRG1 | الجهد - المخرجات (دقيقة / ثابتة) | 3.3 فولت |
|---|---|---|---|
| التيار - الإخراج | 1 أ | الحالي - هادئ (Iq) | 6 مللي أمبير |
| PSRR | 70 ديسيبل (120 هرتز) | الجهد - المدخلات (الحد الأقصى) | 15 فولت |
| إبراز | AZ1117CH-3.3TRG1 منظم الجهد الخطي IC,منظم الجهد الخطي IC 1A SOT-223,AZ1117CH-3.3TRG1 رقاقة الدائرة المتكاملة |
||
منتوج وصف
AZ1117CH-3.3TRG1 منظم الجهد الخطي IC إيجابي ثابت 1 الناتج 1A SOT-223-3
DIODES ™ AZ1117C عبارة عن منظم ثلاثي الأطراف منخفض التسرب محسّن للجهد المنخفض حيث تكون الاستجابة العابرة والجهد الأدنى للإدخال أمرًا بالغ الأهمية.يوفر الجهاز ميزات الحد الحالي والإغلاق الحراري.تشتمل دائرتها على مرجع ذو فجوة نطاقية مشذبة لضمان دقة جهد الخرج في حدود ± 1٪.يوفر الإغلاق الحراري على الرقاقة الحماية ضد مزيج من ارتفاع التيار ودرجة الحرارة المحيطة التي من شأنها أن تخلق درجة حرارة تقاطع مفرطة.
يتوفر AZ1117C في إصدارات جهد الخرج الثابت 1.2V و 1.5V و 1.8V و 2.5V و 3.3V و 5.0V وإصدار جهد الخرج ADJ.النسخ الثابتة تدمج مقاومات الضبط.إنه متوفر أيضًا في إصدار قابل للتعديل يمكنه ضبط جهد الخرج بمقاومين خارجيين.
يتوفر AZ1117C في مجموعات TO252-2 المتوافقة مع معايير الصناعة (بما في ذلك TO252-2 (3) و TO252-2 (4) و TO252-2 (5)) و SOT89 و SOT223.
سمات
الحد الحالي: 1.35 أمبير (نموذجي)
ضوضاء الإخراج من 10 هرتز إلى 10 كيلو هرتز: 0.003٪ من VOUT
PSRR عند IOUT = 300mA و f = 120Hz: 70dB
دقة جهد الإخراج: ± 1٪ (باستثناء إصدار 1.2 فولت)
الاغلاق الحراري على الشريحة
أقصى تيار هادئ: IQMAX = 6mA
متوافق مع مكثف سيراميك منخفض ESR
درجة حرارة تقاطع التشغيل: -20 درجة مئوية إلى + 125 درجة مئوية
خالٍ تمامًا من الرصاص ومتوافق تمامًا مع RoHS (الملاحظات 1 و 2)
خالٍ من الهالوجين والأنتيمون.الجهاز "الأخضر" (الملاحظة 3)
لتطبيقات السيارات التي تتطلب تحكمًا محددًا في التغيير
التطبيقات
أجهزة USB
البطاقات الإضافية
مشغلات DVD
اللوحات الأم للكمبيوتر الشخصي
مخطط كتلة وظيفي
مواصفات AZ1117CH-3.3TRG1
| فئة | الدوائر المتكاملة (ICs) إدارة الطاقة (PMIC) منظمات الجهد - الخطية |
|
مسلسل
|
AZ1117C
|
|
حالة المنتج
|
نشيط
|
|
تكوين الإخراج
|
إيجابي
|
|
نوع الإخراج
|
مُثَبَّت
|
|
عدد المنظمين
|
1
|
|
الجهد - المدخلات (الحد الأقصى)
|
15 فولت
|
|
الجهد - الناتج (دقيقة / ثابتة)
|
3.3 فولت
|
|
تسرب الجهد (الحد الأقصى)
|
1.3 فولت @ 800 مللي أمبير
|
|
التيار - الإخراج
|
1 أ
|
|
الحالي - هادئ (Iq)
|
6 مللي أمبير
|
|
PSRR
|
70 ديسيبل (120 هرتز)
|
|
ميزات الحماية
|
الاغلاق الحراري
|
|
درجة حرارة التشغيل
|
-20 درجة مئوية ~ 125 درجة مئوية (TJ)
|
|
نوع التركيب
|
سطح جبل
|
|
العبوة / العلبة
|
TO-261-4 ، TO-261AA
|
|
حزمة جهاز المورد
|
SOT-223-3
|
